一、概述

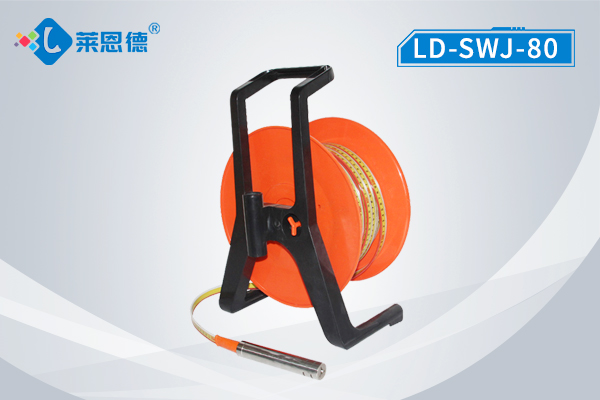

SWJ- 80型鋼尺水位計是提供一種測量水位***的方法，通常用于測量井，鉆孔及水位管中的水位，特別適合于水電工程中地下水位的觀測或土石壩體的壩體浸潤線的 人工巡檢。本儀器即可在施工期間使用，也可作為工程的長期安全監測用。符合土石壩安全監測技術規（SL60-94）

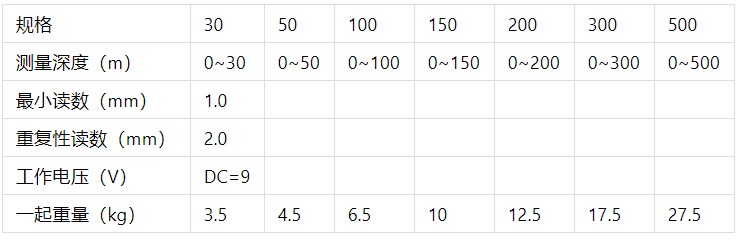

二、主要技術指標

三、原理結構

水位變化量的測讀有兩大部分組成：

1、地下材料埋入部分，由水位管和底蓋組成（另購）

2、地面接收儀器;鋼尺水位計，由測頭，鋼尺電纜，接收系統和繞線盤等組成。

測頭部分：不銹鋼制成，內部安裝了水阻接觸點，當觸點接觸到水面時，便會接通接收系統，當觸點離開水面時，就會關閉接收系統。

鋼尺電纜部分：由鋼尺和導線采用塑膠工藝合而為一，即防止了鋼尺銹蝕，又簡化了操作過程，測讀更加方便，準確。

接收系統部分：由音響器、指示燈和峰值指示器組成。音響器發出連續不斷的蜂鳴聲響，指示燈點亮，峰值指示為電壓表指示。

 四、使用方法

測量時，讓繞線盤自由轉動后，按下電源按鈕，把測頭放入水位管內，手拿鋼尺電纜，讓測頭緩慢的向下移動，當測頭的接觸點接觸到水面時接收系統的音響器會發出連續不斷的蜂鳴聲。此時讀出鋼尺電纜在管口處的深度尺寸，即為地下水位離管口的距離。（若在噪聲比較大的環境中測量時，蜂鳴器聽不見，可觀測指示燈和電壓表。）

用戶在測讀時必須注意兩點：

A）當測頭的觸點接觸到水面時，音響器會發出聲音，指示燈亮，電壓表指針轉動。此時應緩慢的放鋼尺電纜，以便仔細地尋找到發音或指示瞬間的確切位置后讀出該點距孔口的深度尺寸。

B)讀數的準確性，決定于及時的判斷蜂鳴器或指示的起始位置，測量的精度與操作者的熟練程度有關，故應反復練習與操作。

五、維護

因電池容量有限，每當測量完畢后，應立即關閉電源開關，切勿忘記！更換電池時(電池為9V,萬用表電池)，擰開電池蓋板螺絲，推開電池蓋板更換電池。

測量后必須將測頭及鋼尺電纜等擦拭干凈，并把鋼尺電纜整齊的繞在繞線盤上，然后放置在箱柜內。

測量電纜切忌彎折，特別時靠近側頭端部，以免損壞。

測頭應輕拿輕放，切忌劇烈震動。發現測頭有故障時，請及時送我廠檢修。

六、收貨和儲存

用戶開箱驗收儀器，應先檢查儀器數量與裝箱清單是否相符，如有不符，請與我店聯系。

儀器應存放在溫度-10 ~ +40℃，溫度不大于80%的無腐蝕氣體的干燥通風的房間內。

儀器自發貨之日起，一年內在遵守運輸、儲存和使用規則的條件下，如發現產品質量低于技術條件規定時，我司負責維修或更換，擅自拆卸后，我司不予保修。
